多媒體會議中心改造方案

“多媒體會議系統的建設遵循"安全可靠、積極兼容、先進實用、統籌規劃、分步實施"的總原則。系統使用的技術應具有前瞻性，以先進、成熟的音視頻技術進行合理搭配，支持?jǐn)?shù)據、語音、視像等多媒體應用。系統具有良好的升級、擴展能力，預留各系統各種接口�！�

一、項目背景

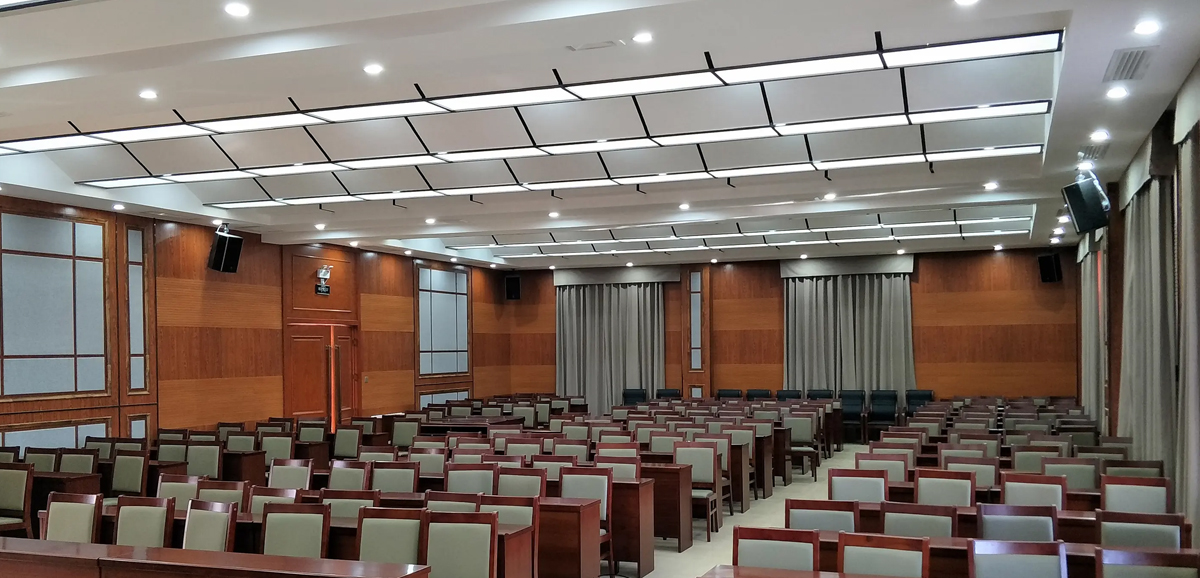

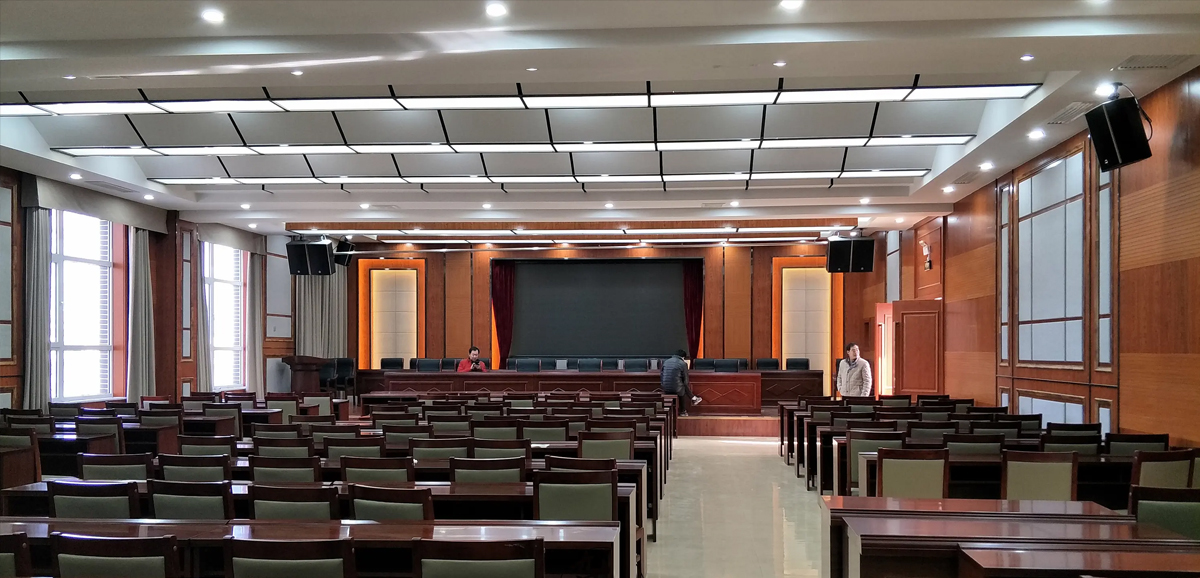

某集團公司于2015年建立了多媒體會議系中心，截止現在，該會場已使用7年，目前存在投影亮度顯示不夠，無線麥?zhǔn)褂貌混`敏，日常維護困難等問題，現針對以上的問題提出改造需求。
多媒體會議系統的建設遵循"安全可靠、積極兼容、先進實用、統籌規劃、分步實施"的總原則。系統使用的技術應具有前瞻性，以先進、成熟的音視頻技術進行合理搭配，支持?jǐn)?shù)據、語音、視像等多媒體應用。系統具有良好的升級、擴展能力，預留各系統各種接口。優秀的會議系統設計不但出于對最終用戶需求的深入了解，對當前先進技術及其應用的熟練掌握，更在于設計者對投資者和使用者認真負責的精神。本系統正是本著這種精神精心設計的結果。
（1）視頻部分
目前主要是通過1臺投影機顯示電腦畫面，目前存在顯示亮度低，觀看不清晰的問題。

（2）音頻部分
話筒聲音采集距離不夠，造成領導說話太過于靠近話筒；
整體音質還原度差，無法進行高保真音質輸出；
采用無線話筒傳輸，信號不夠穩定，有斷斷續續的情況；
（3）控制部分
所有設備沒有整合在一起，每個設備都是單獨控制，對于控制人員專業性要求比較高。

二、方案設計
1、大屏顯示系統

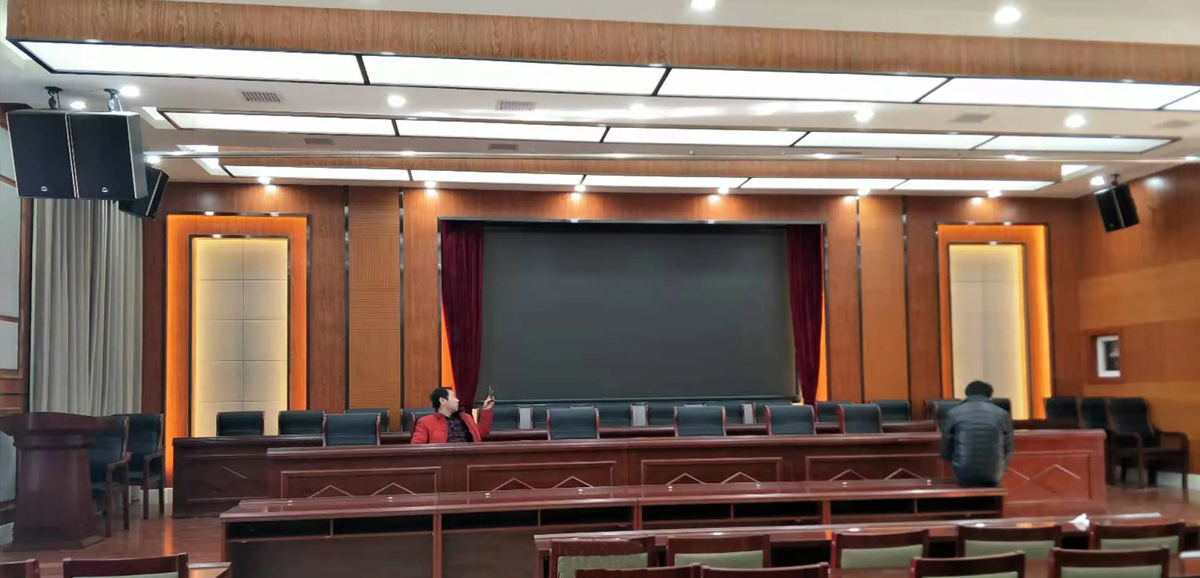

現場目前有塊背景墻長度9m，高度3.8m，在下方藍色區域掏一個孔，將顯示屏嵌入到背景墻中，使顯示屏和背景墻融為一個整體。
根據現場實際使用需求，我們配置20塊55寸1.8mm拼縫的拼接屏，以4*5的方式排列；
支架采用現場焊接固定。然后在焊接好的支架上安裝前維護支架，使用前維護支架易于后期維護，后面的空間也不方便人員進入。
配置8進24出的拼接處理器1臺（設備安裝在大屏下方，現場所有的信號都輸入給到處理器，由處理器來實現大屏的顯示，可以單畫面，多畫面顯示）
配置1套無線投屏器（用于現場筆記本電腦或者手機無線投屏）
配置5套地插，地插具備網絡HDMI 口，網絡口和音頻口，領導席安裝3個，演講席安裝1個，后排座安裝1個。
2、會議擴聲系統
根據現場實際需求情況及客戶要求，根據會議室的使用特點及功能需求，擴聲系統應滿足如下功能：
（1）滿足會議、討論發言需求；
（2）滿足演講、講座、培訓、學術交流需求；
（3）滿足背景音樂播放需求；

會議系統采用手拉手會議和無線會議兩種方式相結合使用，以滿足不同的發言場景。
（1）有線手拉手會議系統
a、會議主機1臺（系統核心，控制、管理單元，采用網線接口）；
b、主席單元1臺（具有優先強切權限，桌面式放置安裝，采用網線接口）；
c、代表單元8臺（桌面式放置安裝，采用網線接口）；
d、數字會議音頻處理器1臺（提升音質效果。增強拾音距離）；
e、反饋抑制器1臺（用于抑制嘯叫）
f、12路調音臺1臺（用于音量大小控制）
（2）無線會議系統
a、無線1拖4主機1臺（配置手持話筒2支、領夾話筒2支） b、無線天線放大器1臺（用于增強無線現場，現場目前存在無線系統不穩定的情況） 音箱、功放設計：
a、設計2只額定功率400W/8Ω主音箱（由1臺2*600W功放驅動）音箱安裝在會場前方兩側墻上。
b、設計4只額定功率300W/8Ω輔助音箱（由2臺2*450W功放驅動）音箱安裝在會場兩側墻上。
c、現場聲壓級達到國家一級標準，滿足現場會議擴聲的使用需求。
d、功放功率嚴格按照音箱功率的1.5倍配置。
e、通過時序器控制會議擴聲系統的開關。

3、中控系統

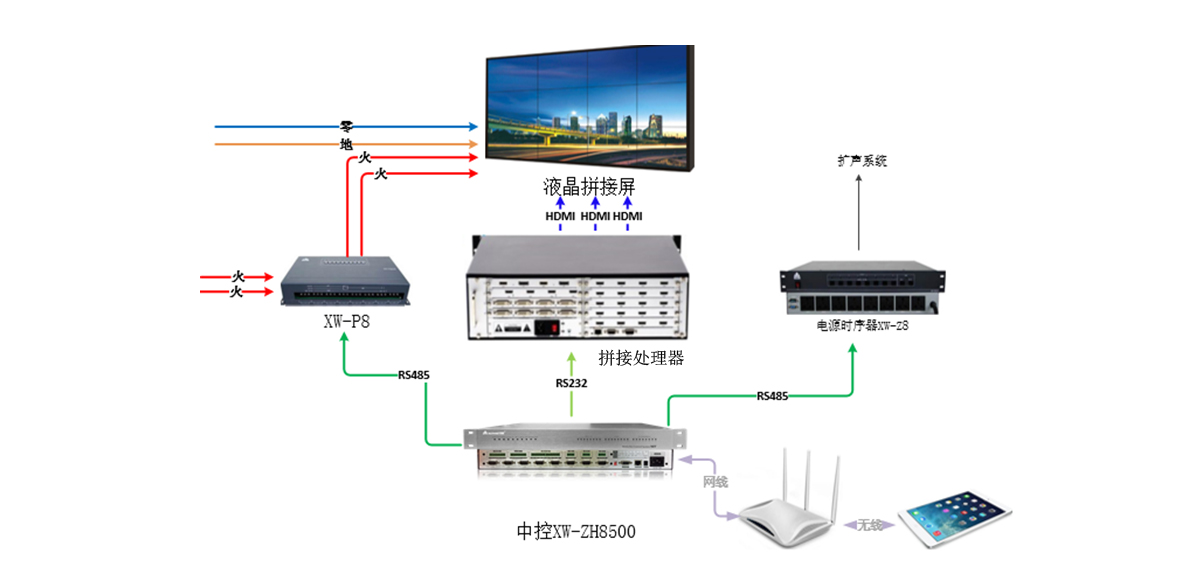

部署一臺集中控制主機，將現場信號切換，電源時序器開關，大屏分屏顯示功能都做到1個軟件進行控制，所有輸入輸出通道都會進行命名，使得管理人員更加直觀的進行管理，控制軟件安裝的現場臺式電腦上，軟件可以設置使用密碼，使得無關人員無法操作。
a、配置集中控制主機一臺（用于設備集中控制）
b、配置8路時序器一臺，（用于控制會議擴聲設備開關）
c、配置8路電源控制器一臺（用于大屏開關）
d、配置控制平板，路由器各一套。
三、施工布線
我公司以往的項目經驗和會議系統的施工特點，布線是影響工程質量和工程進度的非常重要的環節。布線線路的設計、布線線材的數量、線材的選用、布線方法和施工操作，會影響布線質量，同時布線質量又會造成返工而影響工期。
現場視頻線纜全部采用國內知名品牌線纜，并且為了保障信號穩定性，超過20米距離的信號線采用光纖HDMI線纜，確保信號在遠距離傳輸時沒有損耗。音頻線同樣采用高品質線纜，確保信號不受干擾，不會產生噪音。
音頻線纜采用2*2.5平方護套線，滿足擴聲功率需求，布線過程中，線纜都要求進行穿管，并且強弱電進行分離。

四、電力部分

從1樓配電箱內取電，引一組YJV 3*16平方進入機房 ，在機房新建1個配電箱用于大屏電源控制，將8路電源控制器配置在此電箱內，將大屏分為4部分，用電源控制其中的4路控制大屏的開關。從中控主機處拉1根控制線纜過來，從而實現平板控制大屏開關。
